1. 棕刚玉作为原料的优势

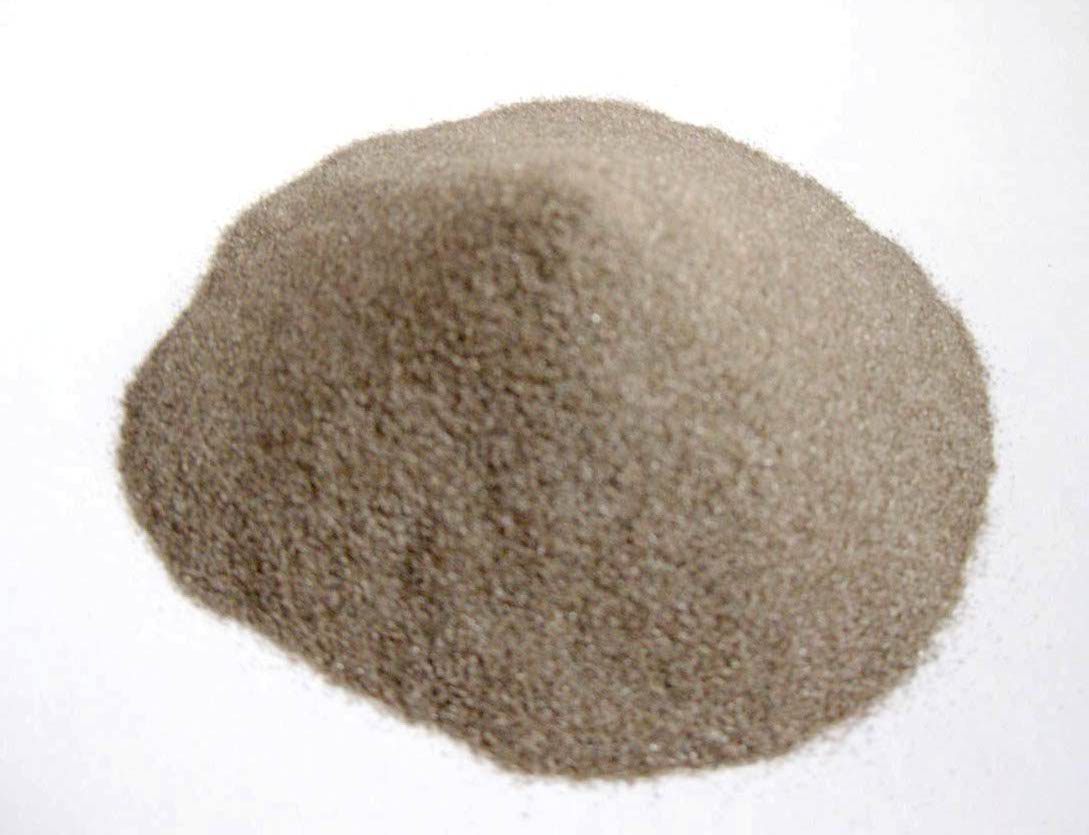

棕刚玉（主要成分Al₂O₃ ≥94.5%）具有：
-
高耐火度（≥1850℃）
-
高硬度与耐磨性
-
优异的体积稳定性（低热膨胀系数）
-
良好的化学惰性（抗酸、碱性渣侵蚀）
-
高强度
这些特性使其非常适合用于制备高温、高磨损、抗侵蚀部位的捣打料，如高炉炉缸、电炉炉底、铁水包、钢包底部等。
2. 捣打料生产关键步骤与配方设计
A. 原料选择与级配
-
骨料：以棕刚玉颗粒为主。
-
粒度级配：采用多级配（如粗颗粒 3-5mm，中颗粒 1-3mm，细颗粒 0-1mm），实现最紧密堆积，减少气孔率，提高捣打密度。
-
-
基质粉体：
-
棕刚玉细粉（200目、325目）：填充骨料间隙。
-
活性添加剂：
-
α-Al₂O₃微粉：提高中高温强度，促进烧结。
-
硅微粉（SiO₂微粉）：填充纳米级孔隙，提高流动性、施工致密性和常温强度。
-
结合剂：决定捣打料的结合体系。
-
-
-
结合体系（关键选择）：
-
化学结合：最常用。
-
磷酸/磷酸盐（如磷酸二氢铝）：提供优异的常温和中温强度，需经困料（陈化）过程，使反应充分。
-
硫酸盐：成本较低。
-
水玻璃（硅酸钠）：气硬性，但高温性能稍逊。
-
-
水合结合：
-
纯铝酸钙水泥：加入少量（通常3-8%）作为促硬剂，提供早期强度。用量需严格控制，过多会降低高温性能。
-
-
有机结合（用于中低温干燥）：
-
沥青、树脂：提供碳结合，增强抗熔渣渗透性，但施工烟气大。
-
-
B. 典型配方示例（电炉炉底捣打料）
-
棕刚玉骨料（3-5mm）：35%
-
棕刚玉骨料（1-3mm）：25%
-
棕刚玉细粉（≤0.1mm）：20%
-
α-Al₂O₃微粉：5%
-
硅微粉：3%
-
结合剂：磷酸二氢铝溶液（外加约5-7%）
-
添加剂：防缩剂（如蓝晶石细粉）、烧结剂（如TiO₂微粉）等适量。
C. 生产工艺流程
-
配料：按设计配方精确称量各级颗粒、粉体和添加剂，干混均匀。
-
混练：在强制式混炼机（如碾轮式混砂机）中进行。
-
先干混：使各级骨料、粉体均匀分布。
-
再加结合剂湿混：缓慢加入液体结合剂，混练至物料呈“手捏成团，松开不散”的松散塑性状态。这是捣打料混练的关键终点判断。
-
-
困料（陈化）：对于磷酸盐结合体系，混练好的料需在密闭容器中存放8-24小时。目的是让磷酸盐与活性物质充分反应，排除气体，提高施工性能和最终强度。
-
包装：困料后的物料用防潮袋密封包装，防止吸潮或失水。
3. 施工与应用核心要点（与生产紧密相关）
-
施工准备：施工面清洁干燥，有时需涂刷防渗透剂。
-
布料与捣打：
-
分层布料，每层厚度不超过150-200mm。
-
使用风镐或电动捣锤逐点均匀捣实，直至表面泛浆、密度显著提高。两次布料层间需打毛以增强结合。
-
-
养护与烘烤：
-
自然养护：根据结合剂类型养护12-48小时。
-
关键烘烤制度：必须制定并严格执行缓慢升温的烘烤曲线，特别是100-350℃阶段，以充分排除物理水和化学结合水，避免产生蒸汽压导致衬体开裂或爆裂。
-
4. 性能调整方向
-
提高抗侵蚀性：增加棕刚玉纯度（如用致密刚玉或白刚玉部分替代），优化级配。
-
提高热震稳定性：引入部分板状刚玉，或添加适量锆英砂、碳化硅。
-
调整施工性：通过改变结合剂种类和用量、添加塑化剂（如木质素磺酸盐）来调节。
5. 注意事项
-
水分控制：结合剂和外加水的总量需精确控制，过多会导致孔隙率高、强度低；过少则难以捣实。
-
防潮：成品捣打料必须严格防潮储存。
-
安全：使用酸性结合剂时，需注意操作人员防护。
总结来说，用棕刚玉生产耐火捣打料是一项系统工程，核心在于：
-
合理的颗粒级配设计（实现最大堆积密度）。
-
选择与使用条件匹配的结合体系（平衡常/高温性能）。
-
严格的混练与困料工艺控制。
-
配套科学的施工与烘烤制度。
